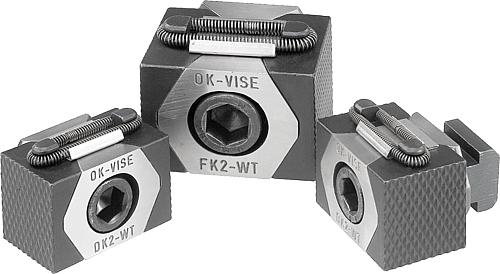

Werkstoff:
Grundkörper, Spannsegmente Werkzeugstahl.
Ausführung:
Grundkörper gehärtet.
Spannsegmente gehärtet (49-51 HRC) und brüniert.
Keilflächen geschliffen.
Bestellbeispiel:
nlm 04527-1214
Hinweis:
Die Keilspanner doppelt eignen sich durch ihre kompakte Bauweise besonders für horizontale und vertikale Mehrfachaufspannungen. Durch die gehärteten und geschliffenen Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die entsprechenden Keilspanner in einer Rasterbohrung oder T-Nut befestigt werden. Durch Eindrehen der Zylinderschraube DIN 912 bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen einen festen Anschlag.
Durch den Doppelkeil entsteht bei dieser Ausführung der sogenannte “Niederzug-Effekt”.
Verschiebeweg bei Bestellnummer:
04527-12 = ±1,0 mm
04527-16 = ±1,5 mm

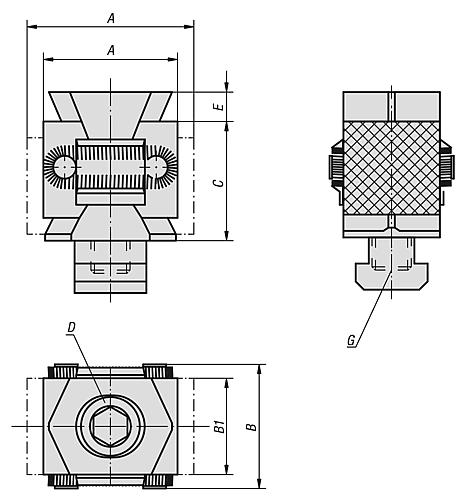

Zeichnungshinweis:
D) Zylinderschraube DIN 912
1) Keilspanner
2) Werkstück
3) Fester Anschlag
