Werkstoff:
Doppelkeil und Spannsegmente Vergütungsstahl.
Ausführung:
Doppelkeil und Spannsegmente gehärtet, schwarz.
Bestellbeispiel:
nlm 04524-2208
Hinweis:

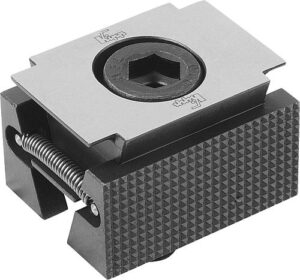

Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die Keilspanner in einer Gewindebohrung oder einer T-Nut zum Spannen eingesetzt werden. Durch Eindrehen der Spannschraube bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm
Zeichnungshinweis:
D) Zylinderschraube DIN 6912
1) Spannflächen glatt
2) Spannflächen geriffelt
3) Keilspanner
4) Werkstück
5) Fester Anschlag
