Werkstoff:
Edelstahl 1.4301 oder Aluminium.
Ausführung:
blank.
Bestellbeispiel:
nlm 03351-041
Hinweis:
Verschiedene Einbauvarianten sind möglich. Wellen, Stangen und Rohre sollten im Außendurchmesser h9 entsprechen. Über die Gewindesteigung entsteht rundum eine gleichmäßige Flächenpressung.
Anwendung:

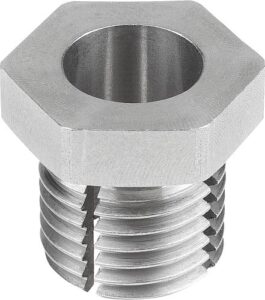

Die Innenspannschrauben werden eingesetzt um Wellen, Stangen, Rohre usw. stufenlos und verletzungsfrei zu spannen.
Vorteile:
– kompakte Bauweise
– vielfältiger Einsatz
– beliebige Einbaulage
– einfachste Handhabung
– schnelles Spannen und exaktes Positionieren
– verletzungsfreies Spannen
– Spannen in dünnen Blechen
– wiederverwendbar
Zeichnungshinweis:
1) Montage über Gewinde mit aufliegendem Bund
2) Montage über Gewinde mit versenktem Bund
3) Montage in dünnwandigem Blech mit Sechskantmutter
