Werkstoff:
Lagerbock und Schlitten Aluminium-Legierung, eloxiert.
Führungssäulen Edelstahl, geschliffen.
Spindel Edelstahl, gerolltes Gewinde.
Führung Gleitlager, wartungsfrei.
Positionsanzeiger Kunststoff.
Ausführung:
Umkehrspiel der Führung kleiner 0,05 mm. Spindel selbsthemmend, zusätzlich klemmbar.
Bestellbeispiel:
nlm 21142-08
Hinweis:
Zum Höhen-Positionieren von Bauteilen und Baugruppen aller Art (z.B. Anschläge, Sensoren, Endschalter, Tische, Kameras, ganze Baugruppen usw.). Elektronischer Positionsanzeiger mit 0,01 mm Anzeigegenauigkeit und großem LCD Display. Reset-, Kettenmaß- und Offset-Einstellungen sind über die Tastaturbedienung möglich.
Die Batterielebensdauer liegt bei 2 Jahren. Die Batterie lässt sich schnell und einfach auswechseln.
Die Einbaulage des Positionsanzeigers kann mittels einer Schraube in 4 Stellungen fixiert werden.
Der Hubtisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert mit Positioniertischen, Kreuztischen und weiterem Zubehör kombiniert werden.

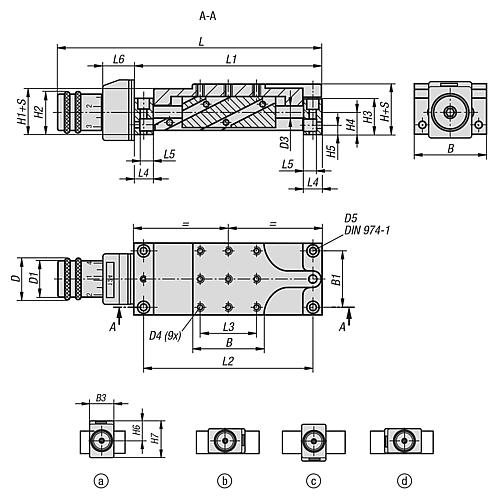

Zeichnungshinweis:
Einbaulage des Positionsanzeigers:
a) oben (Standard)
b) rechts
c) unten für 21142-25 nicht möglich
d) links
