Werkstoff:
Welle Edelstahl.
Gehäuse Kunststoff.
Kabelmantel PVC.
Ausführung:
Gehäuse schwarz.
Flachstecker 8-polig, 1x Stift.
Biegeradius Kabel > 17 mm (fest verlegt).
Bestellbeispiel:
nlm 21730-0500
Hinweis:
Für Drehzahlen = 600 min-1.
Einfache Montage für Hohlwellen bis max. ø 20 mm.

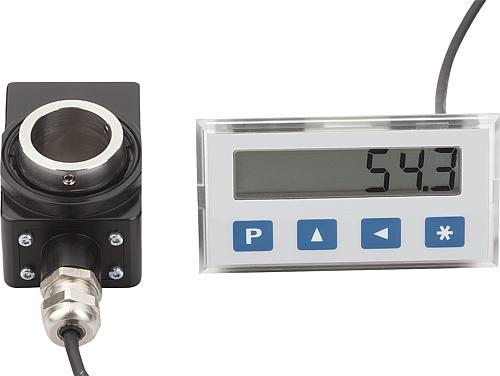

Steckbarer Anschluss an Positionsanzeigen 21700 und 21702.
Die Speisung der Betriebsspannung und Stromaufnahme des Sensors erfolgen über die Folgeelektronik.
Die Auflösung und der Messbereich sind abhängig von der Folgeelektronik.
Temperaturbereich:
– Umgebungstemperatur 0…60 °C
– Lagertemperatur -10…70 °C
Montage:
Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen.
Zubehör:
Positionsanzeigen 21700 und 21702.
Reduzierhülsen 21740.
Beachten:
Eine Betauung ist nicht zulässig.
Technische Daten:
– Rotativ messender Sensor
– Abtastung erfolgt magnetisch über ein Polrad mit 18 Polen á 5 mm
– Schutzart IP 65; EN60529

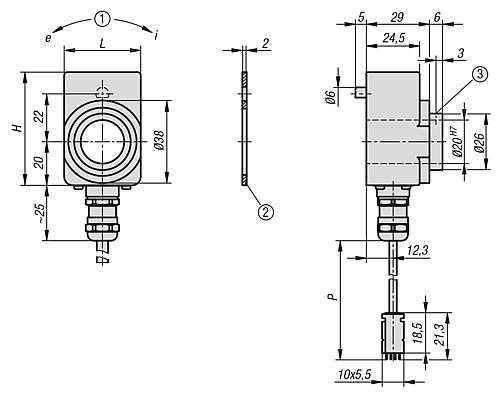

Zeichnungshinweis:
1) Drehrichtung
2) Dichtungsplatte
3) Gewindestift M3 (2×120°)
