HANDKURBEL OHNE QUERBOHRUNG, INNENVIERKANT SW=12, A=125, H=140, FORM:C MIT UMLEGBAREM GRIFF,

Werkstoff:

Kurbel Thermoplast.
Zylindergriff Thermoplast und Stahl.

Ausführung:

Thermoplast schwarzgrau.
Stahlteile brüniert.

Hinweis:

Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914).

Zubehör:

K1160 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912.

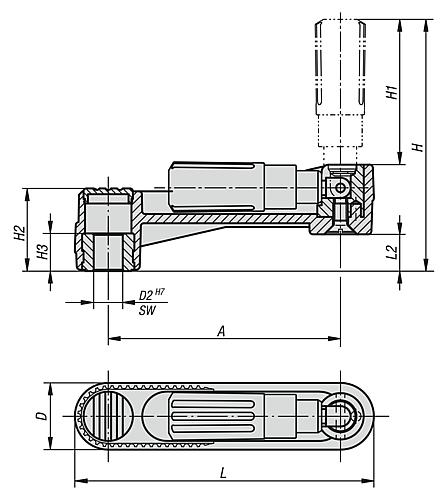

Zeichnungshinweis:

1) Lage der Querbohrung zur Passfedernut 90° versetzt
