Werkstoff:
Teller Stahl oder Edelstahl 1.4404.
Dämmplatte PUR-Elastomer (Sylomer V12).
Ausführung:

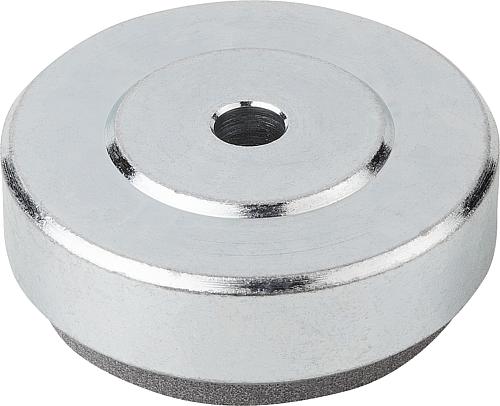

Teller blau passiviert oder blank.
Dämmplatte grau, geklebt, rutschfest.
Einsatzbereich von -30 °C bis +70 °C.
Bestellbeispiel:
nlm 27808-046
Hinweis:
Die in der Tabelle angegebene Belastbarkeit ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll.
Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm², bei welcher der Werkstoff seine optimalen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung, bis zu einer Pressung von 0,6 N/mm², kommt.
Die Dämmplatte absorbiert Vibrationen und verhindert ein Verrutschen des Tellers.

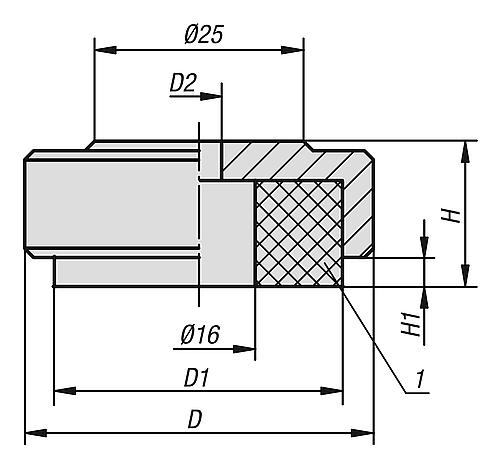

Zeichnungshinweis:
1) Dämmplatte
