Werkstoff:
Spannmutter Aluminium.
Spannzange Stahl.
Ausführung:
Spannmutter harteloxiert.
Hinweis:
In die Spannzange wird die Kontur des zu spannenden Werkstücks eingebracht.
Bei der Einarbeitung der Werkstückkonturen in die Spannzange ist eine Vorspannung von 15° notwendig.

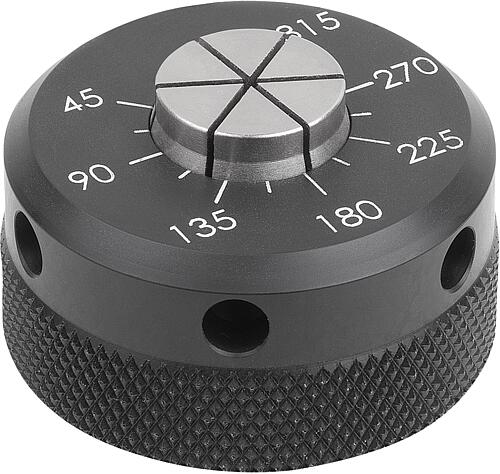

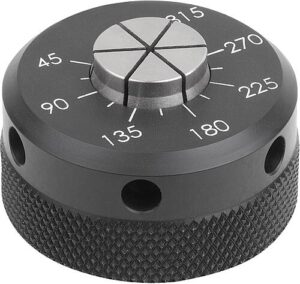

Mit Hilfe der eingravierten Gradzahl kann stets das gleiche Anziehdrehmoment, auch ohne Drehmomentschlüssel, zur sicheren Spannung des Werkstücks erreicht werden.
Der Spannhub der Spannzange K2077.01910 beträgt radial 0,025 mm pro 15° Drehung. Der empfohlene Spannhub beträgt 0,07 mm. Der maximal erlaubte Spannhub beträgt 0,38 mm.
Der Spannhub der Spannzange K2077.04950 beträgt radial 0,05 mm pro 15° Drehung. Der empfohlene Spannhub beträgt 0,1 mm. Der maximal erlaubte Spannhub beträgt 0,64 mm.
Der Positionierbund ermöglicht einen passgenauen Sitz.
Werkstück-Wiederholgenauigkeit: ± 0,02 mm.
Betätigungsweise:
Das Anziehen der Spannmutter erfolgt mittels Hakenschlüssel.
Lieferumfang:
Form A: Formspanner bestehend aus Spannmutter und Spannzange.
Inklusive Zylinderschrauben zur Befestigung der Spannzange. (Metrisch und Zoll)
Technische Daten:
Siehe technischer Hinweis.
Zeichnungshinweis:
1) Zylinderschraube
