Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Montage:

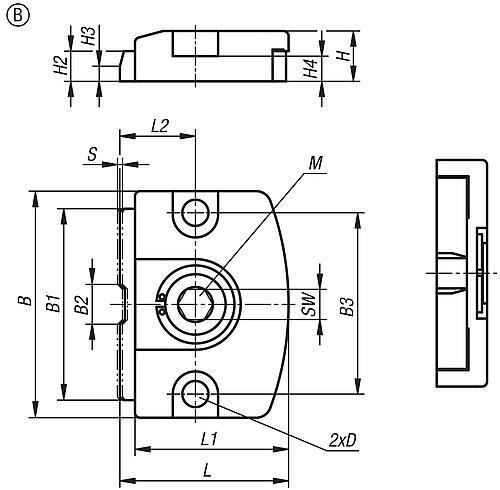

Siehe Zeichnung (Form A).
Vorteile:
– Kompaktes und flaches Design
– Schnelles und einfaches Spannen von Bauteilen

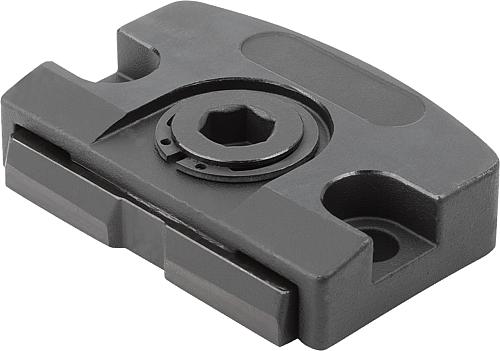

FLACHSPANNER MIT EXZENTER, FORM:B OHNE ZYLINDERSTIFT, S=2, F=6, VERGÜTUNGSSTAHL SCHWARZ BRÜNIERT
MaterialGrundkörperVergütungsstahl
BenennungFlachspanner
Ausführung 1mit Exzenter
OberflächeGrundkörperbrüniert
D8,2
H15
FormB
B70
H29
FarbeGrundkörperschwarz
B160
B212
B355
Form-Typohne Zylinderstift
Anzieh-drehmomentmax. Nm27
