Werkstoff:
Hülse 1.4305.
Kugel 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank. Kugel gehärtet.

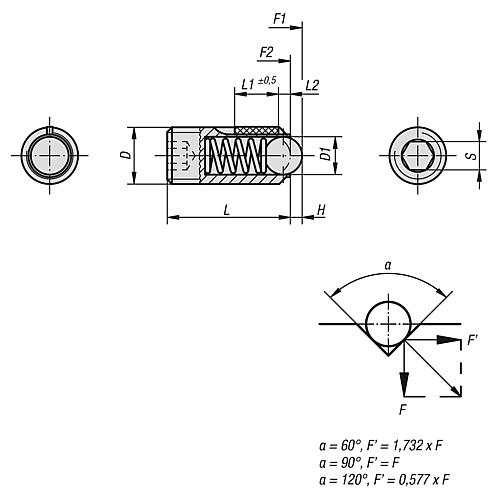

Zeichnungshinweis:
L2 = ca. zwei Gewindegänge

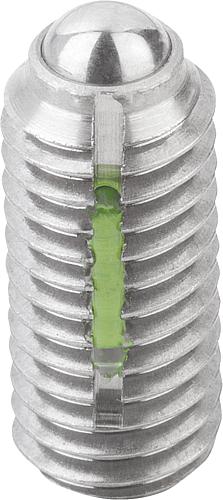

FEDERNDES DRUCKSTÜCK VERSTÄRKTE FEDERKRAFT, MIT GEWINDESICHERUNG D=M16 L=33, EDELSTAHL, KOMP:KUGEL
MaterialGrundkörperEdelstahl
BenennungFederndes Druckstück
Ausführung 1mit Gewindesicherung
DM16
EDE Kurztext KIPPFederndes Druckstück-K0326.216.99
H3,5
D110
MaterialKomponenteKugel aus Edelstahl
FederkraftAnfangF1 ca. N90
FederkraftEndeF2 ca. N180
Form DruckstückKugel
MitnahmeprofilInnensechskant
Federkraftverstärkt
Ausschraubdrehmomentca. Nm3
Einschraubdrehmomentca. Nm3,9
