Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt

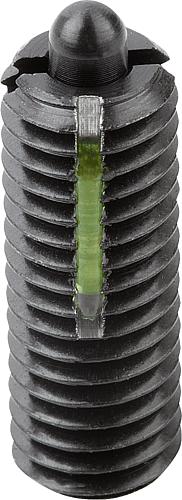

FEDERNDES DRUCKSTÜCK VERSTÄRKTE FEDERKRAFT, MIT GEWINDESICHERUNG D=M16 L=32, STAHL, KOMP:BOLZEN AUS
MaterialGrundkörperStahl
BenennungFederndes Druckstück
Ausführung 1mit Gewindesicherung
DM16
EDE Kurztext KIPPFederndes Druckstück-K0327.216.99
H5
D17,5
MaterialKomponenteBolzen aus Stahl
FederkraftAnfangF1 ca. N60
FederkraftEndeF2 ca. N150
Form DruckstückDruckbolzen
MitnahmeprofilInnensechskant
Federkraftverstärkt
Ausschraubdrehmomentca. Nm3
Einschraubdrehmomentca. Nm3,9
