Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank.
Druckstift gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge

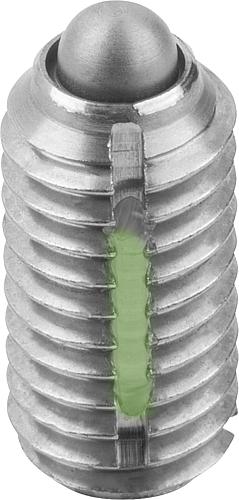

FEDERNDES DRUCKSTÜCK VERSTÄRKTE FEDERKRAFT, MIT GEWINDESICHERUNG D=M16 L=24, EDELSTAHL, KOMP:BOLZEN
MaterialGrundkörperEdelstahl
BenennungFederndes Druckstück
Ausführung 1mit Gewindesicherung
DM16
EDE Kurztext KIPPFederndes Druckstück-K0324.216.99
H4,5
D18,5
MaterialKomponenteBolzen aus Edelstahl
FederkraftAnfangF1 ca. N60
FederkraftEndeF2 ca. N110
Form DruckstückDruckbolzen
MitnahmeprofilSchlitz
Federkraftverstärkt
Ausschraubdrehmomentca. Nm3,05
Einschraubdrehmomentca. Nm3,99
