Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank.
Druckstift gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt

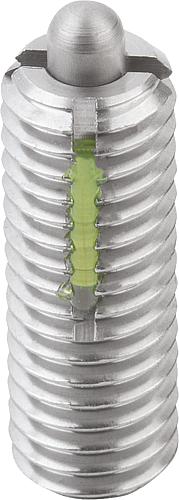

FEDERNDES DRUCKSTÜCK VERSTÄRKTE FEDERKRAFT, MIT GEWINDESICHERUNG D=M06 L=20, EDELSTAHL, KOMP:BOLZEN
MaterialGrundkörperEdelstahl
BenennungFederndes Druckstück
Ausführung 1mit Gewindesicherung
DM6
EDE Kurztext KIPPFederndes Druckstück-K0329.206.99
H2,5
D12,7
MaterialKomponenteBolzen aus Edelstahl
FederkraftAnfangF1 ca. N11
FederkraftEndeF2 ca. N35
Form DruckstückDruckbolzen
MitnahmeprofilInnensechskant
Federkraftverstärkt
Ausschraubdrehmomentca. Nm0,22
Einschraubdrehmomentca. Nm0,45
