Werkstoff:
Hülse 1.4305 (entspricht AISI 303).
Kugel 1.4034 (entspricht AISI 420).
Feder 1.4310 (entspricht AISI 301).
LONG-LOK-Gewindesicherung Nylon.
Ausführung:
blank. Kugel gehärtet.

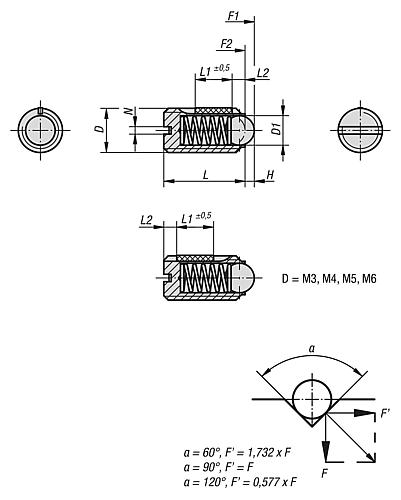

Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
FEDERNDES DRUCKSTÜCK VERSTÄRKTE FEDERKRAFT, MIT GEWINDESICHERUNG D=M04 L=9, EDELSTAHL, KOMP:KUGEL
MaterialGrundkörperEdelstahl
BenennungFederndes Druckstück
Ausführung 1mit Gewindesicherung
DM4
EDE Kurztext KIPPFederndes Druckstück-K0322.204.99
H0,8
D12,5
MaterialKomponenteKugel aus Edelstahl
FederkraftAnfangF1 ca. N12
FederkraftEndeF2 ca. N22
Form DruckstückKugel
MitnahmeprofilSchlitz
Federkraftverstärkt
Ausschraubdrehmomentca. Nm0,12
Einschraubdrehmomentca. Nm0,18
