Werkstoff:
Hülse, Druckstift und Feder Stahl.
Induktiver Näherungsschalter.
Ausführung:
brüniert. Druckstift gehärtet.
Bestellbeispiel:
nlm 03020-5081
Hinweis:
Über den eingebauten Endschalter kann ein elektrisches Steuersignal ausgelöst werden.
Spannung: U = 10 – 30 V DC
Strom: I max. = 200 mA
Temperaturbereich: -25 °C – +70 °C
Schutzart: IP 67
Sicherheit:
Der Einsatz der Federnden Druckstücke mit Zustandssensor ist nicht zur Absicherung von Personen geeignet.
Zeichnungshinweis:
3) Kabel Ø 3,5 mm; Länge ca. 2 m
4) LED-Anzeige
BN = Braun
BK = Schwarz
BU = Blau

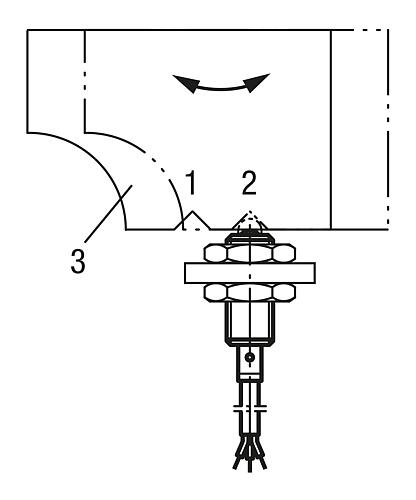

Anwendungsbeispiel Positionsabfrage:
Pos. 1: Schieber eingerastet
Pos. 2: Schieber ausgerastet
