Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Kugel aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Kugel gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge

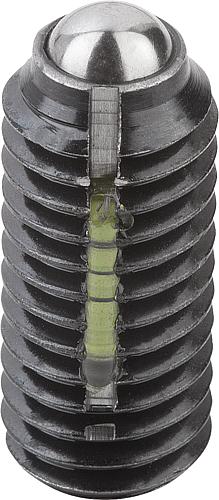

FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT, MIT GEWINDESICHERUNG D=M04 L=10, STAHL, KOMP:KUGEL AUS
MaterialGrundkörperStahl
BenennungFederndes Druckstück
Ausführung 1mit Gewindesicherung
DM4
EDE Kurztext KIPPFederndes Druckstück-K0325.04.99
H0,8
D12,5
MaterialKomponenteKugel aus Stahl
FederkraftAnfangF1 ca. N4
FederkraftEndeF2 ca. N10
Form DruckstückKugel
MitnahmeprofilInnensechskant
FederkraftStandard
Ausschraubdrehmomentca. Nm0,12
Einschraubdrehmomentca. Nm0,18
