Werkstoff:
Hülse 1.4305.
Kugel 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank. Kugel gehärtet.
Hinweis:
Bei den Zollartikeln ist Form D in Zoll angegeben, alle anderen Formen in mm.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge

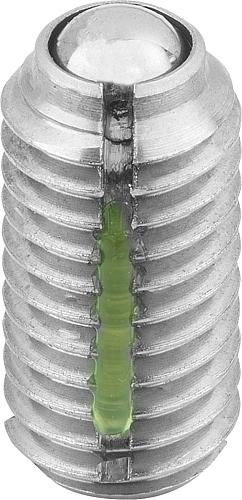

FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT, MIT GEWINDESICHERUNG D=6-32 L=7, EDELSTAHL, KOMP:KUGEL
MaterialGrundkörperEdelstahl
BenennungFederndes Druckstück
Ausführung 1mit Gewindesicherung
D6-32
EDE Kurztext KIPPFederndes Druckstück-K0322.AD.99
H0,4
D11,5
MaterialKomponenteKugel aus Edelstahl
FederkraftAnfangF1 ca. N1,5
FederkraftEndeF2 ca. N3
Form DruckstückKugel
MitnahmeprofilSchlitz
FederkraftStandard
Ausschraubdrehmomentca. Nm0,07
Einschraubdrehmomentca. Nm0,1
