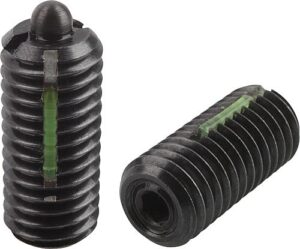

FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT, MIT GEWINDESICHERUNG D=5/16-18 L=22, STAHL, KOMP:BOLZEN

Werkstoff:

Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.

Gewindesicherung Nylon.

Ausführung:

brüniert. Druckstift gehärtet.

Hinweis:

Bei den Zollartikeln sind die Formen D und S in Zoll angegeben, alle anderen Formen in mm.

Zeichnungshinweis:

L2 = ca. zwei Gewindegänge

1) Gewindestift eingeklebt

MaterialGrundkörperStahl

BenennungFederndes Druckstück

Ausführung 1mit Gewindesicherung

D5/16-18

D13,5

L22

MaterialKomponenteBolzen aus Stahl

FederkraftAnfangF1 ca. N9

FederkraftEndeF2 ca. N35

Form DruckstückDruckbolzen

MitnahmeprofilInnensechskant

FederkraftStandard

Ausschraubdrehmomentca. Nm0,37

Einschraubdrehmomentca. Nm1,05

3,62€

Zzgl. 19% MwSt.

Zeichnungen & Datenblatt

Weitere Produkte

Bezeichnung	Artikelnummer	Preis	Anzahl	Einpacken
FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT, MIT GEWINDESICHERUNG D=10-32 L=18, STAHL, KOMP:BOLZEN AUS	03041-A1	3,04€	Max: Min: 1 Step: 1	Einpacken
FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT, MIT GEWINDESICHERUNG D=1/4-20 L=20, STAHL, KOMP:BOLZEN AUS	03041-A2	3,12€	Max: Min: 1 Step: 1	Einpacken
FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT, MIT GEWINDESICHERUNG D=3/8-16 L=22, STAHL, KOMP:BOLZEN AUS	03041-A4	3,94€	Max: Min: 1 Step: 1	Einpacken
FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT, MIT GEWINDESICHERUNG D=1/2-13 L=28, STAHL, KOMP:BOLZEN AUS	03041-A5	6,35€	Max: Min: 1 Step: 1	Einpacken
FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT, MIT GEWINDESICHERUNG D=5/8-11 L=32, STAHL, KOMP:BOLZEN AUS	03041-A6	8,84€	Max: Min: 1 Step: 1	Einpacken
FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT, MIT GEWINDESICHERUNG D=1/4-28 L=20, STAHL, KOMP:BOLZEN AUS	03041-AJ	3,12€	Max: Min: 1 Step: 1	Einpacken
