FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT D=M05 L=18 STAHL, FLACH, KOMP:BOLZEN AUS POM

Werkstoff:

Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.

Ausführung:

brüniert.

Bestellbeispiel:

nlm 03050-01-16

Hinweis:

Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Die Betätigung des Druckstiftes erfolgt in axialer Richtung.

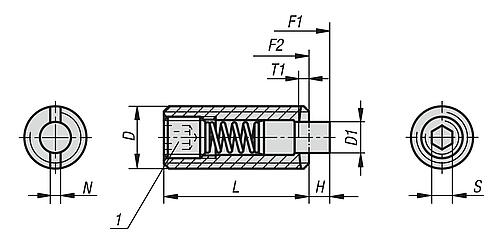

Zeichnungshinweis:

1) Gewindestift eingeklebt

MaterialGrundkörperStahl

BenennungFederndes Druckstück

Ausführung 1Standard Federkraft

DM5

EDE Kurztext KIPPFederndes Druckstück-K1372.05.99

H2,3

D12,4

L18

MaterialKomponenteBolzen aus POM

Ausführung 2flach

FederkraftAnfangF1 ca. N6

FederkraftEndeF2 ca. N20

Form DruckstückDruckbolzen flach

MitnahmeprofilInnensechskant

Montageschlüssel g14

2,25€

Zzgl. 19% MwSt.

zzgl. Versand

Zeichnungen & Datenblatt

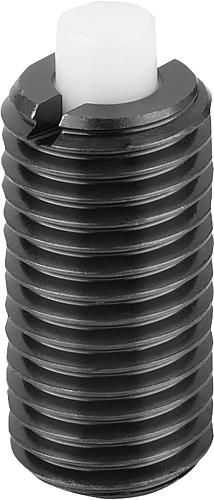

FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT D=M05 L=18 STAHL, FLACH, KOMP:BOLZEN AUS POM

FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT D=M05 L=18 STAHL, FLACH, KOMP:BOLZEN AUS POM – Bild 2

FEDERNDES DRUCKSTÜCK STANDARD FEDERKRAFT D=M05 L=18 STAHL, FLACH, KOMP:BOLZEN AUS POM – Bild 3

Datenblatt PDF
