Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt

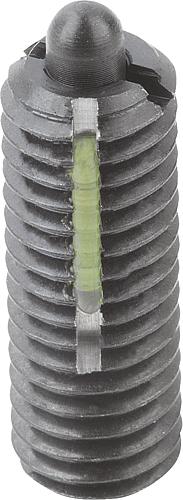

FEDERNDES DRUCKSTÜCK LEICHTE FEDERKRAFT, MIT GEWINDESICHERUNG D=M05 L=18, STAHL, KOMP:BOLZEN AUS
MaterialGrundkörperStahl
BenennungFederndes Druckstück
Ausführung 1mit Gewindesicherung
DM5
EDE Kurztext KIPPFederndes Druckstück-K0327.105.99
H2,3
D12,4
MaterialKomponenteBolzen aus Stahl
FederkraftAnfangF1 ca. N3
FederkraftEndeF2 ca. N10
Form DruckstückDruckbolzen
MitnahmeprofilInnensechskant
Federkraftleicht
Ausschraubdrehmomentca. Nm0,08
Einschraubdrehmomentca. Nm0,12
