Der Exzenterhebel hat eine technisch optimierte Druckscheibe aus Kunststoff.
Die Druckscheibe besteht aus einem speziellen Hochleistungskunststoff, dieser garantiert eine sehr gute Verschleiß- und Kriechfestigkeit.
Werkstoff:
Ausführung:
Griffhebel schwarz oder verkehrsrot RAL3020.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube blau passiviert oder Edelstahl blank.
Bestellbeispiel:
K2127.1521105X20 (Länge mit L angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).
Zubehör:
Bei leicht gekrümmten Auflageflächen kann optional eine Scheibe aus Edelstahl K2130 mitbestellt werden.
Diese kann als Unterlegscheibe zwischen Druckscheibe und Auflagefläche eingebaut werden.

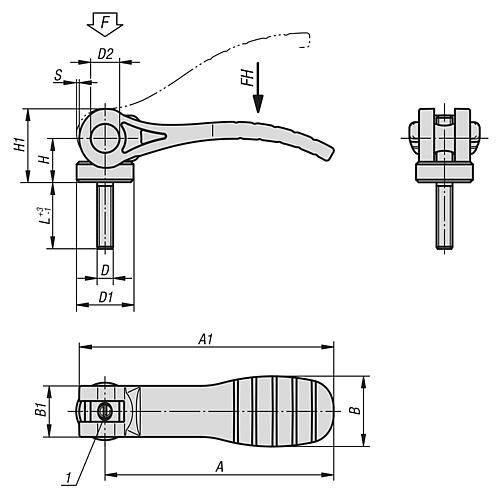

Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
