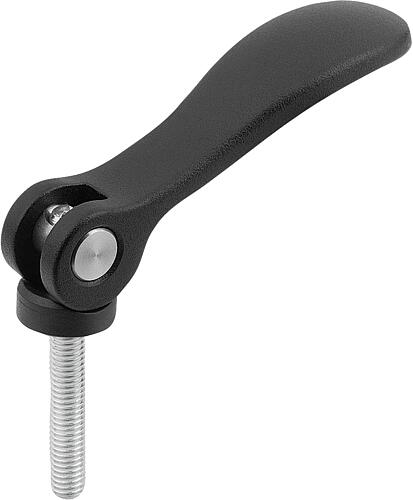

Der Exzenterhebel hat eine technisch optimierte Druckscheibe aus Kunststoff.
Die Druckscheibe besteht aus einem speziellen Hochleistungskunststoff, dieser garantiert eine sehr gute Verschleiß- und Kriechfestigkeit.
Werkstoff:
Griffhebel aus Aluminiumguss EN AC-46200.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl Festigkeitsklasse 5.8 oder Edelstahl 1.4305.
Ausführung:
Griffhebel pulverbeschichtet schwarz Feinstruktur oder verkehrsrot Feinstruktur.
Druckscheibe schwarz.
Achsbolzen, Stiftschraube Stahl blau passiviert oder Edelstahl blank.
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).
Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
