Werkstoff:
Grundkörper und Drehscheibe Aluminium-Legierung.
Welle aus Edelstahl.
Ausführung:
Grundkörper und Drehscheibe eloxiert.
Bestellbeispiel:
nlm 21150-04
Hinweis:

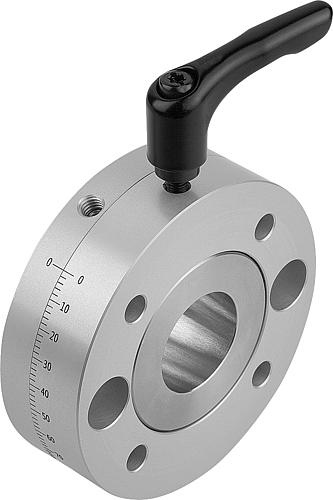

Durch Lösen des Klemmhebels kann die Drehscheibe auf dem Grundkörper gedreht werden. Drehbar um 360°. Die Drehscheibe rastet alle 90° ein (21150-25 alle 45°). Die Rasterung besteht aus einem Kugeldruckstück, welches einfach entfernt werden kann.
Zur Winkeleinstellung dient eine 2° genaue Skalierung.

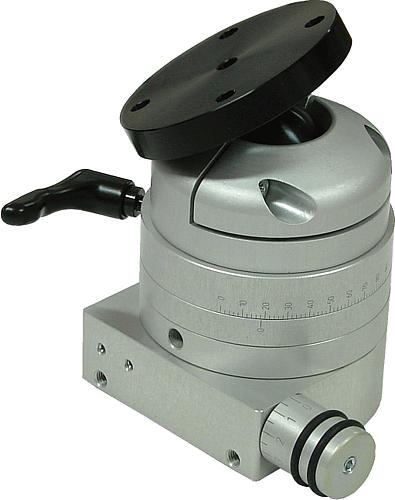

Die Drehscheibe kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.
Zeichnungshinweis:
1) Montagebohrung zum Auspressen der Mutter
2) Sechskantmutter DIN 934 (8X) kann ausgepresst werden M (D4)
3) Senkungen nach DIN 974-1 (D4)
