Werkstoff:
Gehäuse, Betätigung und Zunge Zinkdruckguss.
Mutter Stahl. Flachdichtung Gummi.
Ausführung:
Gehäuse und Betätigung verchromt.
Zunge roh. Mutter verzinkt.
Bestellbeispiel:
nlm 05576-17301
Hinweis:

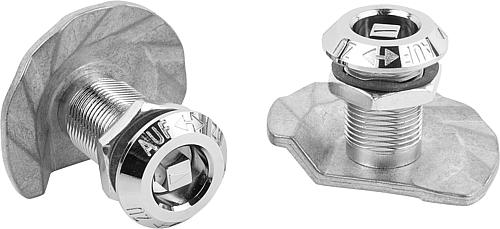

Drehriegel mit Stufenzunge werden vorwiegend bei Türen und Gehäusen eingesetzt, die einen höheren Anpressdruck der Dichtung verlangen. Rechts oder links einsetzbar. Der Schließvorgang läuft dabei immer im Uhrzeigersinn ab. Durch Rechtsdrehen der Betätigung kann der Anzugsweg stufenweise bis zu 9,5 mm bei einem maximalen Drehwinkel von 270° erhöht werden.
Wasser- und staubgeschützt gemäß IP65.
Zubehör:
Steckschlüssel 05586

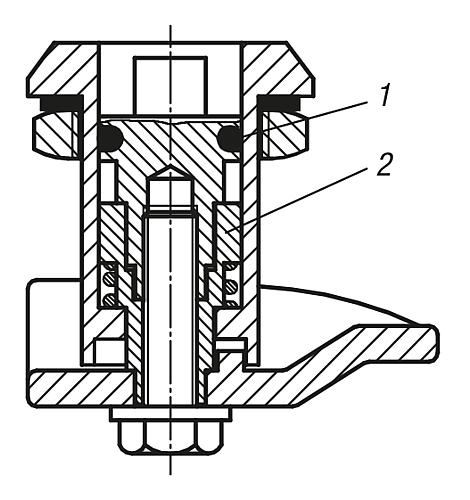

Zeichnungshinweis:
Betätigung:
a) Vierkant 7 mm
b) Doppelbart 3 mm
c) Doppelbart 5 mm
1) O-Ring
2) Adapter
