Werkstoff:
Gehäuse, Betätigung und Mutter Zinkdruckguss.
O-Ring NBR, Flachdichtung PUR.
Ausführung:
Gehäuse und Betätigung verchromt oder schwarz pulverbeschichtet.
Mutter verzinkt.
Hinweis:
Vibrationsresistenter Drehriegel durch Rastung in Endstellungen. Rechts oder links einsetzbar mit einem Schließweg von 90° und interner Drehbegrenzung. Der Drehriegel kann vormontiert eingebaut werden (bei kleinem A-Maß und großer Türdicke nur mit Einschränkungen möglich). Geprüft nach DIN EN 60068-2-64 (Schwingung) und DIN EN 60068-2-27 (Schock), Prüfnorm 61373. Rüttelsicher entsprechend der Anforderungen für Bahnanwendungen der Kategorie 1, Klasse B (=höchste Anforderung). Die Befestigungsmutter ist als Erdungsmutter mit Krallen ausgeführt.
Wasser- und staubgeschützt gemäß IP65 durch O-Ring und aufgeschäumter PUR-Dichtung.
Zubehör:
Steckschlüssel 05586.
Zungen für Drehriegel ohne Anschlag Stahl 05570.

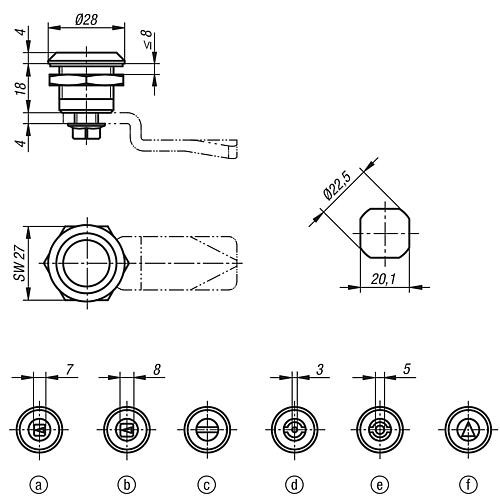

Zeichnungshinweis:
Betätigung:
a) Vierkant 7 mm
b) Vierkant 8 mm
c) Schlitz
d) Doppelbart 3 mm
e) Doppelbart 5 mm
f) Dreikant 8 mm
