Werkstoff:
Rostfreier Stahl.
Ausführung:
Funktionsflächen geschliffen.
Bestellbeispiel:
K1974.1402503101
Hinweis:

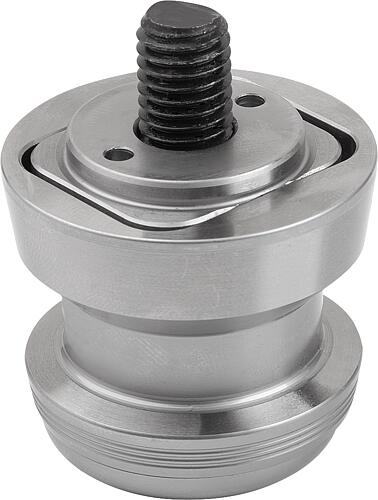

Die UNILOCK Ausgleichs-Spannbolzen eignen sich zum Spannen und Positionieren von Werkstücken und Vorrichtungen.
Die Spannbolzen werden mit dem Wechselelement verschraubt und auf die verschiedenen Grundmodule adaptiert.
Mit dem Form-Typ X-Richtung kann ein Stichmaßausgleich von ± 1 mm in eine Richtung erfolgen.
Mit dem Form-Typ XY-Richtung kann ein Stichmaßausgleich von ± 1 mm in alle Richtungen erfolgen.
Mit den UNILOCK Ausgleichs-Spannbolzen in Verbindung mit den Befestigungsschrauben M10 können Haltekräfte von bis zu 35.000 N erreicht werden.
Weitere Spannbolzen in gleicher Systemgröße finden Sie bei K0967, K1471, K0968 und K0967 mit Gewindebolzen.
Montage:
Siehe Einbaukontur.
Vorteile:
Stichmaßausgleich von ± 1 mm in eine/alle Richtungen möglich.
Lieferumfang:
1x UNILOCK Ausgleichs-Spannbolzen mit Befestigungsschraube.
Zeichnungshinweis:
1) Wiederholgenauigkeit <0,05 mm
2) ± 1 mm Stichmaßausgleich
3) Einbaukontur
