Werkstoff:
Stahl.
Ausführung:
Stufenbacke gehärtet, Spannflächen geschliffen.
Gripp-Leiste gehärtet.
Bestellbeispiel:
K1115.0801
Bestellhinweis:

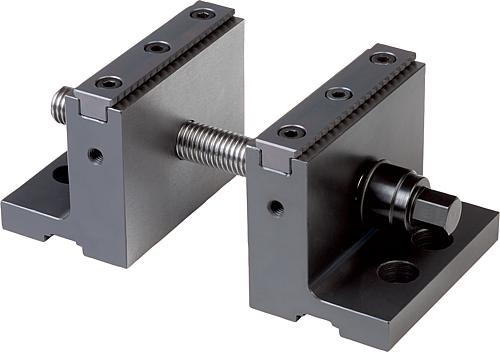

Hohe Aufsatz-Stufenbacken paarweise mit zwei Gripp-Einsätzen und drei verschieden langen Spannspindeln.
Hinweis:
Das Werkstück wird zuerst mit der unteren Zentrierspindel gespannt und dann mit der oberen Spannspindel nachgespannt.
Grundausstattung:
Für Backenbreite 80 mm.
Lieferung hoher Aufsatz-Stufenbacke paarweise mit 2 Gripp-Einsätzen und 3 verschieden lange Spannspindeln.
1. Länge 80 mm Spannbereich 6 mm – 35 mm.
2. Länge 140 mm Spannbereich 6 mm – 95 mm.
3. Länge 200 mm Spannbereich 6 mm – 155 mm.
Für Backenbreite 125 mm.
Lieferung hoher Aufsatz-Stufenbacke paarweise mit 2 Gripp-Einsätzen und 3 verschieden lange Spannspindeln.
1. Länge 110 mm Spannbereich 6 mm – 60 mm.
2. Länge 245 mm Spannbereich 6 mm – 200 mm.
3. Länge 315 mm Spannbereich 6 mm – 270 mm.
Vorteile:

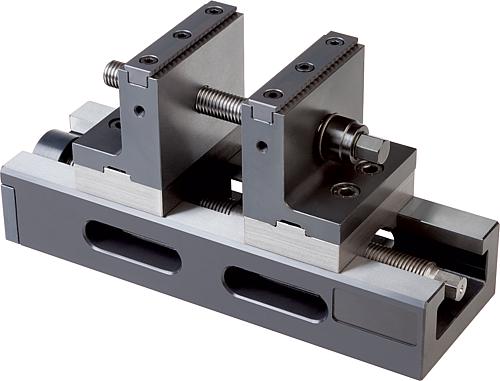

Ideal für die 5-Seiten-Bearbeitung. Hoher Aufbau auf dem Maschinentisch für 5-Achs-Maschinen. Spannkraft direkt unter dem Werkstück. Die Aufsatzbacken sind nachrüstbar für die Zentrisch-Spanner 80 mm und 125 mm. Das Werkstück wird zuerst mit der unteren Zentrierspindel gespannt und dann mit der oberen Spannspindel nachgespannt.
