Aufnahmebuchsen bilden einen Aufnahmepunkt für Kugelsperrbolzen oder Steckbolzen, in welchen diese sicher und genau verrasten können.
Bei den Aufnahmebuchsen mit Zustandssensor befindet sich ein variabel einstellbarer Sensor an der Buchse. Dieser ermöglicht es, elektronisch abzufragen, ob sich ein Bolzen in der Aufnahmebuchse befindet oder nicht.
Beim Einsatz mehrerer Buchsen lässt sich feststellen, in welcher davon sich der Kugelsperrbolzen oder Steckbolzen befindet.
Werkstoff:
Aufnahmebuchse Edelstahl 1.4305.
Sensor Edelstahl.
Klemmmutter Messing.
Ausführung:
Aufnahmebuchse und Sensor blank.
Klemmmutter vernickelt.
Hinweis:
Zustandssensor und Klemmmutter werden unmontiert geliefert.
Maximales Anzugsmoment der Klemmmutter: 1,2 Nm.
Anwendung:
Aufnahmebuchsen in Verbindung mit einem Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, das sich ein Kugelsperrbolzen oder Steckbolzen am gewünschten Ort befindet.
Montage:
Der Sensor wird mit der Klemmmutter an der Buchse befestigt und axial eingestellt. Durch Anziehen der Klemmmutter wird der Sensor schließlich fixiert.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
Technische Daten:
Induktiver Sensor:
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 10 – 30 V DC
Betriebsstrom: <100 mA
Schaltabstand: 1 mm
Schaltfrequenz: <3500 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 2 m PVC Kabel
Temperaturbereich: -25° C – +70°C
Zulassung: CE, c-UL-us, EAC
Sicherheit:
Aufnahmebuchsen mit Zustandssensor eignen sich nicht zur Absicherung von Personen.

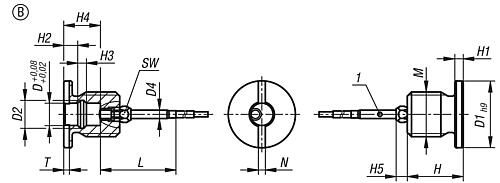

Zeichnungshinweis:
1) LED
BN = Braun
BK = Schwarz
BU = Blau
