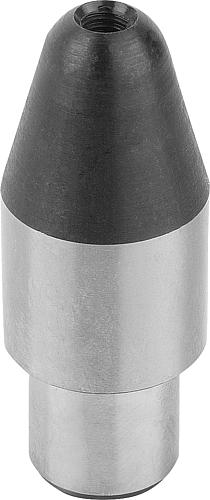

AUFNAHMEBOLZEN LANGE AUSFÜHRUNG, FORM:B, D1=8, D2=6, H=17,4, WERKZEUGSTAHL

Werkstoff:

Einsatzstahl.

Ausführung:

gehärtet und geschliffen (HRC 60 ±2).

Hinweis:

Die Aufnahmebolzen erleichtern den Fügevorgang da sie fügegerecht gestaltet sind. In Verbindung mit den gehärteten Aufnahmebuchsen 02026 ermöglichen sie einen passgenauen, verschleißarmen und schnellen Werkstückwechsel.

Die Ausführungen D1 = 5 und D1 = 6 besitzen kein Innengewinde.

MaterialGrundkörperWerkzeugstahl

BenennungAufnahmebolzen

Ausführung 1lange Ausführung

OberflächeGrundkörpergehärtet und geschliffen

EDE Kurztext KIPPAufnahmebolzen-K1094.308

H17,4

FormB

D18

BefestigungsartPassdurchmesser

H16

H27,4

D26

GM2,5

Auflageformrund

9,24€

Zzgl. 19% MwSt.

zzgl. Versand

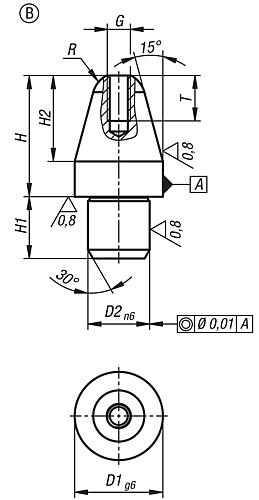

Zeichnungen & Datenblatt

AUFNAHMEBOLZEN LANGE AUSFÜHRUNG, FORM:B, D1=8, D2=6, H=17,4, WERKZEUGSTAHL

AUFNAHMEBOLZEN LANGE AUSFÜHRUNG, FORM:B, D1=8, D2=6, H=17,4, WERKZEUGSTAHL – Bild 2

AUFNAHMEBOLZEN LANGE AUSFÜHRUNG, FORM:B, D1=8, D2=6, H=17,4, WERKZEUGSTAHL – Bild 3

Datenblatt PDF
