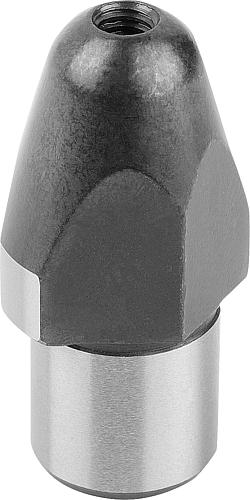

AUFNAHMEBOLZEN KURZE AUSFÜHRUNG, FORM:C, D1=10, D2=7, H=13,7, WERKZEUGSTAHL

Werkstoff:

Einsatzstahl.

Ausführung:

gehärtet und geschliffen (HRC 60 ±2).

Hinweis:

Die Aufnahmebolzen erleichtern den Fügevorgang da sie fügegerecht gestaltet sind. In Verbindung mit den gehärteten Aufnahmebuchsen 02026 ermöglichen sie einen passgenauen, verschleißarmen und schnellen Werkstückwechsel.

Die Ausführungen D1 = 5 und D1 = 6 besitzen kein Innengewinde.

MaterialGrundkörperWerkzeugstahl

BenennungAufnahmebolzen

Ausführung 1kurze Ausführung

OberflächeGrundkörpergehärtet und geschliffen

EDE Kurztext KIPPAufnahmebolzen-K1094.410

H13,7

FormC

D110

B3,0

BefestigungsartPassdurchmesser

H17

H29,7

D27

GM2,5

Auflageformrund

10,02€

Zzgl. 19% MwSt.

zzgl. Versand

Zeichnungen & Datenblatt

AUFNAHMEBOLZEN KURZE AUSFÜHRUNG, FORM:C, D1=10, D2=7, H=13,7, WERKZEUGSTAHL

AUFNAHMEBOLZEN KURZE AUSFÜHRUNG, FORM:C, D1=10, D2=7, H=13,7, WERKZEUGSTAHL – Bild 2

AUFNAHMEBOLZEN KURZE AUSFÜHRUNG, FORM:C, D1=10, D2=7, H=13,7, WERKZEUGSTAHL – Bild 3

Datenblatt PDF
