Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank.
Bestellbeispiel:
nlm 03331-121
Hinweis:
Aufnahmebohrung H7 verwenden. Durch Drehen des Gewindestiftes entsteht eine Flächenpressung. Mit einem verstellbaren Stirnlochschlüssel kann man den Exzenter radial in die richtige Position bringen und über den Gewindestift fixieren.
Anwendung:

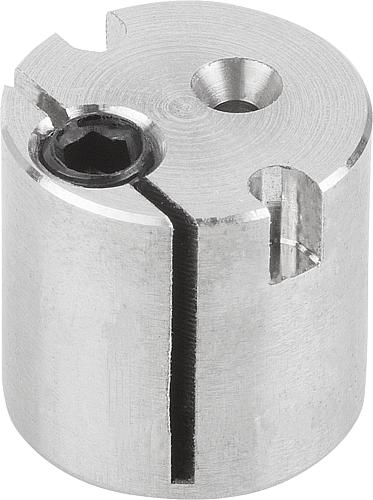

Die exzentrischen Aufnahmebuchsen finden z.B. als Anschlag oder Toleranzausgleich Verwendung.

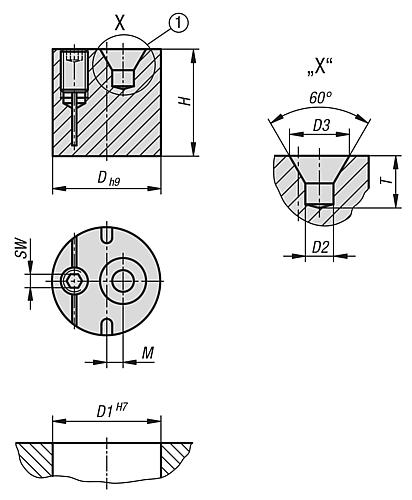

1) Zentrierbohrung DIN 332-1 Form A

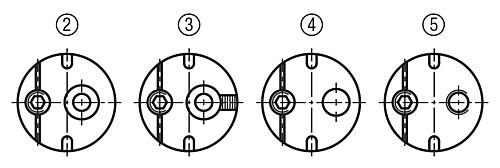

2) Grundform mit Zentrierung
3) Mit Skalenrille als optischer Anschlag
4) Durchgangsbohrung
5) Gewindebohrung
Vorteile:
– einfaches Handling
– klemmen mit Gewindestift
– geringer Einbauraum
– beliebige Einbaulage
– individuelle Anwendung
– vielfältiger Einsatz
