AUFLAGEBOLZEN D1=6, D2=4, H=5, WERKZEUGSTAHL GEHÄRTET UND GESCHLIFFEN

Werkstoff:

Werkzeugstahl.

Ausführung:

gehärtet und geschliffen.
Auflagefläche ohne Zentrierung.

Bestellbeispiel:

nlm 02010-041

Hinweis:

Bei Anwendung mehrerer Auflagebolzen kann die Auflagehöhe nachgeschliffen werden. Die Auflagebolzen sind auch als Füße für Vorrichtungen verwendbar.

MaterialGrundkörperWerkzeugstahl

BenennungAuflagebolzen

OberflächeGrundkörpergehärtet und geschliffen

EDE Kurztext KIPPAuflagebolzen-K0292.04

D16

BefestigungsartPassdurchmesser

H16

D24

L30,7

L41,2

Aufnahme-/ Auflageflächeplan

Auflageformrund

2,89€

Zzgl. 19% MwSt.

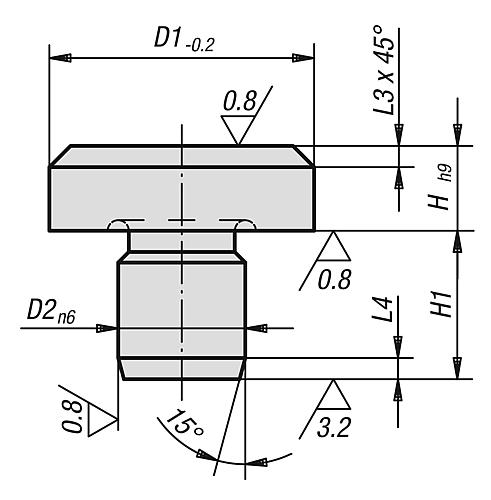

Zeichnungen & Datenblatt

Weitere Produkte

Bezeichnung	Artikelnummer	Preis	Anzahl	Einpacken
AUFLAGEBOLZEN D1=6, D2=4, H=2,5, WERKZEUGSTAHL GEHÄRTET UND GESCHLIFFEN	02010-041	3,85€	Max: Min: 1 Step: 1	Einpacken
AUFLAGEBOLZEN D1=6, D2=4, H=4,5, WERKZEUGSTAHL GEHÄRTET UND GESCHLIFFEN	02010-042	3,94€	Max: Min: 1 Step: 1	Einpacken
AUFLAGEBOLZEN D1=10, D2=6, H=8, WERKZEUGSTAHL GEHÄRTET UND GESCHLIFFEN	02010-06	3,19€	Max: Min: 1 Step: 1	Einpacken
AUFLAGEBOLZEN D1=10, D2=6, H=4,5, WERKZEUGSTAHL GEHÄRTET UND GESCHLIFFEN	02010-061	4,29€	Max: Min: 1 Step: 1	Einpacken
AUFLAGEBOLZEN D1=16, D2=8, H=5, WERKZEUGSTAHL GEHÄRTET UND GESCHLIFFEN	02010-08	3,88€	Max: Min: 1 Step: 1	Einpacken
AUFLAGEBOLZEN D1=16, D2=8, H=13, WERKZEUGSTAHL GEHÄRTET UND GESCHLIFFEN	02010-081	5,31€	Max: Min: 1 Step: 1	Einpacken
AUFLAGEBOLZEN D1=20, D2=10, H=6, WERKZEUGSTAHL GEHÄRTET UND GESCHLIFFEN	02010-10	7,32€	Max: Min: 1 Step: 1	Einpacken
AUFLAGEBOLZEN D1=20, D2=10, H=12, WERKZEUGSTAHL GEHÄRTET UND GESCHLIFFEN	02010-101	7,46€	Max: Min: 1 Step: 1	Einpacken
AUFLAGEBOLZEN D1=25, D2=12, H=8, WERKZEUGSTAHL GEHÄRTET UND GESCHLIFFEN	02010-12	7,75€	Max: Min: 1 Step: 1	Einpacken
AUFLAGEBOLZEN D1=25, D2=12, H=20, WERKZEUGSTAHL GEHÄRTET UND GESCHLIFFEN	02010-122	9,92€	Max: Min: 1 Step: 1	Einpacken
