Werkstoff:
Grundplatten und Backen Einsatzstahl.
Auflageleisten Stahl.
Spannbacken Spezialstahl.
Spannpin Werkzeugstahl.
Ausführung:
Grundplatten und Backen brüniert.
Auflageleisten gehärtet, blank.
Spannbacken blank.
Spannpin gehärtet, blank.
Bestellbeispiel:
nlm 41000-4012100
Hinweis:

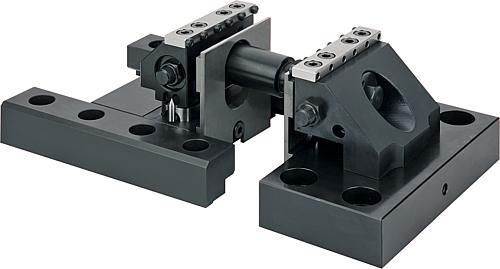

3-Achs-Spanner zur Montage auf Rasterplatten. Das Spannsystem erlaubt eine störkantenfreie 3-Seiten-
Bearbeitung bei nur 8 mm Einspanntiefe. Mit diesem Spannsystem sind Einspannweiten von 22 – 236 mm möglich und durch die optional erhältlichen Verlängerungswellen 41065 beliebig erweiterbar.
Durch den Einbau einer Zugspindel unmittelbar unter der Werkstückauflage wirkt eine Spannkraft bis zu 22 kN auf das Werkstück, die nicht durch Biegung verlorengeht. Die Verwendung von Spannpins mit 4 mm Ringschneide gewährleistet eine
formschlüssige Spannung ohne Vorprägung.
Zur Befestigung des Spanners auf Lochrasterplatten werden die Passschrauben 07533 empfohlen.
Im Spannerset inbegriffen ist je 1 Verlängerungswelle mit L = 60 mm und L = 120 mm.
* Die Einspannhöhe kann mit den Adaptererhöhungen 41020 und Auflageleisten 41030 erweitert werden.
Zubehör:
Anschlagset 41070
Passschrauben 07533
